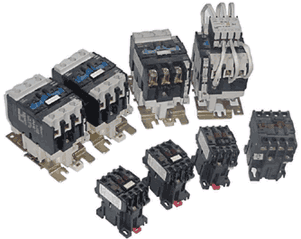

CJX2-(LC1-D)系列交流接觸器

一、適用范圍

CJX2系列交流接觸器（以下簡稱接觸器）適用于交流50Hz或60Hz，電壓至660V、電流95A的電路中，供遠距離接通與分斷電路及頻繁起動、控制交流電動機，接觸器還可組裝積木式輔助觸頭組、空氣延時頭、機械聯鎖機構等附件，組成延時接觸器、可逆接觸器、星三角起動器，并且可以和熱繼電器直接插接安裝組成電磁起動器。

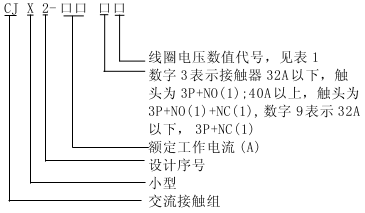

二、型號及其含義

表1

線圈電壓（V）

24

32

48

110

127

220

240

380

415

440

480

500

600

660

50Hz

B5

C5

E5

F5

G5

M5

U5

Q5

N5

R5

=

S5

=

Y5

60Hz

B6

=

E6

F6

G6

M7

U6

Q6

N6

R6

T6

=

S6

=

50/60Hz

B7

=

E7

F7

=

M7

=

Q7

N7

R7

=

=

=

=

注：3P：三對常開主觸頭，NO：一對常開輔助觸頭，NC：一對常閉輔助觸頭。

輔助觸頭的含義

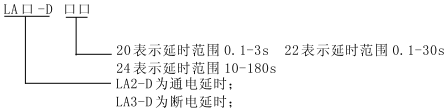

空氣延時頭的型號含義

表2

型號	額定工作電流440V，AC-3(A)	控制功率（KW）					觸頭數量	備注
型號	額定工作電流440V，AC-3(A)	220V	380V	415V	440V	660V	觸頭數量	備注
CJX2-093 -099	9	2.2	4	4	4	5.5	3P+NO 3P+NC	安裝方式除可用兩個螺釘安裝外，還備有35mm 安裝軌
CJX2-123 -129	12	3	5.5	5.5	5.5	7.5	3P+NO 3P+NC
CJX2-163 -169	16	4	7.5	9	9	10	3P+NO 3P+NC
CJX2-253 -259	25	5.5	11	11	11	15	3P+NO 3P+NC
CJX2-323 -329	32	7.5	15	15	15	18.5	3P+NO 3P+NC
CJX2-403 -503 -653 -803 -953	40 50 63 80 95	11 15 18.5 22 22	18.5 22 30 37 45	22 25 37 45 45	22 30 37 45 45	30 33 37 45 45	3P+NO+NC 3P+NO+NC 3P+NO+NC 3P+NO+NC 3P+NO+NC	除可用3個螺釘安裝外，還備有35mm或多或75mm安裝軌

接觸器可與表3、表4中任一個附件組裝

輔助觸頭組

表3

型號	觸頭數量
F4-02	2NC
F4-11	N0+NC
F4-20	2N0
F4-22	2N0+2NC
F4-40	4N0
F4-04	4NC
F4-13	1N0+3NC
F4-31	3N0+1NC

空氣延時頭

表4

型號	延時范圍	延時觸頭數量
LA2-D20	0.1-3S	1NO+1NC
LA2-D22	0.1-30S
LA2-D24	10-180S
LA3-D20	0.1-3S
LA3-D22	0.1-30S
LA3-D24	10-180S

三、主要技術參數

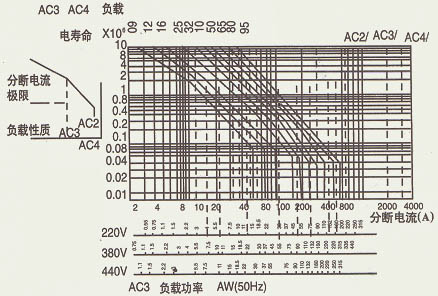

3.1電壽命曲線（見圖1）

3.2主電路技術參數(見表5）

）		CJX2-09	CJX2-12	CJX2-18	CJX2-25		CJX2-32		CJX2-40		CJX2-50		CJX2-65		CJX2-80		CJX2-95
AC-3額定工作電流Ie(A)		9	12	18	25		32		40		50		65		80		95
AC-1額定工作電流Ie(A)		20	20	32	40		50		60		80		80		125		125
額定絕緣電壓Ui(V)		660
符合的標準		-4-1 -93;;NFC63-110;;BS5452;JEM1038
環(huán)境溫度（°C）		-25- +40
海拔高度(m)		2000
約定發(fā)熱電流Ith(A)		25	25	32	40		50		60		80		80		125		125
可接通Z大電流（據-4-1）		90	120	180	250		320		400		500		650		800		95
可斷開Z大電流（A）（據-4-1）380V		72	96	144	200		256		320		400		520		640		760
冷壓軟線帶冷壓端頭端頭軟線不帶冷壓端頭（注）硬線	根	1-2	1-2	1-2	1	2	1	2	1	2	1	2	1	2	1	2	1	2
	(mm)	2.5 4 4	2.5 4 4	4 6 6	4 10 6	4 6 6	4 10 6	4 6 6	10 16 10	10 10 10	16 25 25	16 10 -	16 25 25	16 16 -	50 50 50	25 35 -	50 50 50	25 35 -

3.3負載能力（見表6）

額定工作電流（A）	AC-4(6Ie/6Ie)				AC-3(6Ie/6Ie)		機械壽命
	使用工作電流（A）		電壽命		電壽命(380V)		次數(S×1000000)	操作頻率（次/h)
	220V 380V	500V 660V	次數（S×10000）	操作頻率 (次/h)	次數（S×10000）	操作頻率 (次/h)	次數(S×1000000)	操作頻率（次/h)
9	3.5	1.5	20	300	100	2400	10	3600
12	5	2	20	300	100	2400	10	3600
18	7.7	3.8	20	300	100	1200	10	3600
25	8.5	4.4	20	150	100	1200	10	3600
32	12	7.5	20	150	80	1200	8	3600
40	18.5	9	15	150	80	1200	8	3600
50	24	12	15	150	60	1200	8	3600
65	28	14	15	150	60	1200	8	3600
80	37	17.3	10	150	60	600	6	3600
95	44	21.3	10	150	60	600	6	3600

3.4線圈參數（見表7）

-

CJX2-09

CJX2-12

CJX2-18

CJX2-25

CJX2-32

CJX2-40

CJX2-50

CJX2-65

CJX2-80

CJX2-95

額定控制電壓（V）

12-660

吸合電壓50/60HZ
（V）

(0.85-1.1Us)

釋放電壓50/60HZ
（V）

(20-75)Us

(0.2-0.75)Us

線
圈
功
率

50Hz

吸合

（VA）

70

110

200

保持

（VA）

8

11

20

60Hz

吸合

（VA）

80

115

200

保持

（VA）

8

11

20

功率

（VA）

1.8-2.7

3-4

6-10

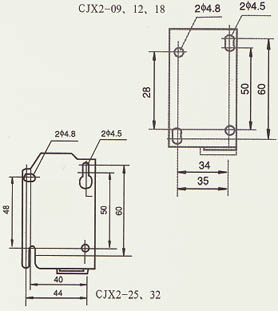

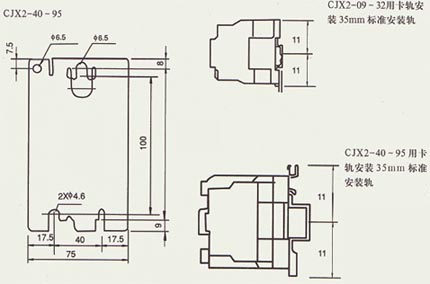

四、外形及安裝尺寸

注：
為了更方便用戶對現有設備電器維修及更新，本公司特別設計了用CJX2系列交流接觸器替代CJ10系列交流接觸器的過渡安裝板。具體替代的規(guī)格型號及性能見表8

表1

替代型號規(guī)格	額定工作電流（A）	電壽命AC3 （×1000）次	機械壽命（×100000）次	體積(立方厘米）	重量（kg)
CJ10-10	10	60	300	467	0.48
CJX2-12	12	100	1000	247	0.32
CJ10-20	20	60	300	1094	1
CJX2-25	25	80	800	437	0.49
CJ10-40	40	60	300	1682	1.8
CJX2-40	40	80	800	1058	1.1
CJ10-60	60	60	300	4169	4.45
CJX2-65	65	60	800	1058	1.1
CJ10-100	100	60	300	5809	6.27
CJX2-95	95	60	600	1446	1.44
