| 適用范圍 |
JZ7系列中間繼電器（以下簡稱繼電器），適用于交流50Hz或60Hz、電壓至380V，及直流電壓至220V的控制電路中，用來控制各種電磁線圈，以使信號放大或?qū)⑿盘?hào)同時傳遞給有關控制元件。
|
|
| 型號及其含義 |
|
| 正常工作條件及安裝條件 |
1、海拔不C過2000m；
2、周圍空氣溫度上限值不C過+40℃，下限值不低于-5℃；
3、空氣的相對濕度不大于85%；
4、與垂直面的傾斜度不C過5°；
5、無顯著搖動和沖擊振動地方；
6、在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體和塵埃（包括導電塵埃）。 |
|
|
| 工作制 |
1、八小時工作制。
2、不間斷工作制。
3、間斷周期工作制，操作頻率不大于1200次/小時，負載因數為40%。 |
| 結構特征 |
1、繼電器的結構系開啟型、空氣電磁式，動作機構為直動式，產品軀殼用熱固性塑料制成，整個結構緊湊，使用方便。
2、繼電器的觸頭系統為雙斷點，橋式結構，分上、下兩層排列，每層各裝四對觸點。
3、為減輕繼電器在閉合過程中的鐵芯撞擊和觸頭振動、鐵芯采用彈性固定，有利于使用壽命的延長。繼電器的接線端采用瓦形墊圈，接線方便KK。 |

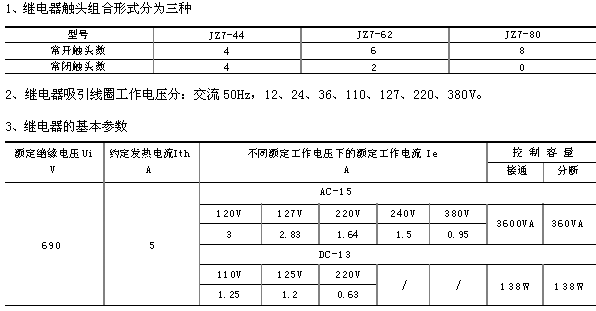

| 主要技術參數 |
|
|
 ` |

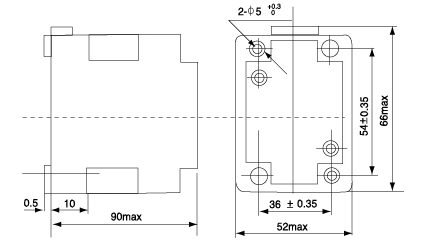

| 外形及安裝尺寸 |
|
| 訂貨須知 |
訂貨時必須指出：
a、繼電器完整的名稱和型號；
b、線圈的額定工作電壓和頻率；
c、訂貨數量。
訂貨示例：JZ7-44中間繼電器線圈電壓220V、50Hz、10臺。 |
|
