一、用途：

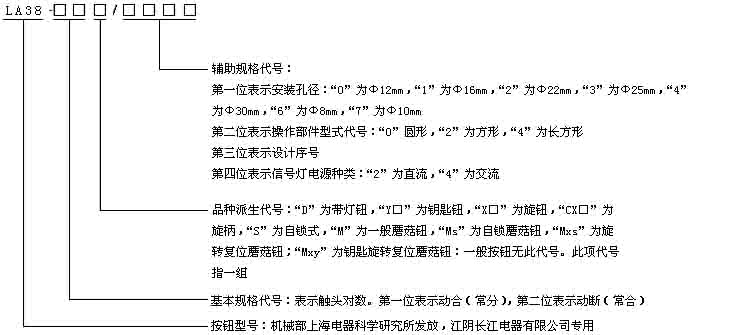

適用于交流50Hz（或60Hz），電壓380V及以下，直流電壓220V及以下的電磁起動器、接觸器、繼電器及其它電氣線路中作遙遠控制之用；其中帶燈式按鈕（LED發光）還適用于需要燈光信號指示的場合。 二、型號命名意義：
注
①“X□”中“□”為旋鈕的旋向及狀態標號
“X2”為二檔位右旋自鎖
“X3”為三檔位自鎖
“XL2”為二檔位左旋自鎖
“Xr3”為三檔位左鎖右自復位
“Xr”為二檔位右旋自復位 “XL3”為三檔位右鎖左自復位
“XL”為二檔位左旋自復位 “Xf3”為三檔位雙自復位
②“CX□”中“□”的意義與“X□”中“□”相同
③“Y□”中“□”的意義與“X□”中“□”相同
三、Φ22、Φ30系列按鈕
3.1技術指標
●帶燈鈕（LED）發光壽命：30000h
●信號燈額定工作電壓：
AC、DC：6V、12V、24V、36V、48V、110V、220V
AC：220V、380V
●顏色：紅、綠、黃、白、藍、黑（帶燈鈕無黑色）
●相比漏電起痕指數CTI≥100,阻燃
●壽命指標：
按鈕：機械壽命：100×104次 電壽命：50×104次
旋鈕：機械壽命：20×104次
電壽命：10×104次
電壽命：10×104次
●絕緣電阻≥50MΩ
●接觸電阻≤50mΩ
●觸點性能：
 |
額定工作電壓(V) |
額定工作電流(A) |
觸點形式 |
額定絕緣電壓(V)/約定發熱電流(A) |
| AC-15 |
DC-13 |
|
LA38-□□/203
LA38-□□/209
LA38-□□/209B
LA38-□□/229
LA38-□□/409
LA38-□□/409B |
220 |
|
5.5 |
快動式 |
400V/10A |
| 380 |
|
4 |
| |
110 |
1 |
| |
220 |
0.45 |
|
LA38-□□/204
LA38-□□/208
LA38-□□/208B
LA38-□□/228
LA38-□□/408
LA38-□□/408B |
220 |
|
6.5 |
慢動式 |
| 380 |
|
4.3 |
| |
110 |
1.2 |
| |
220 |
0.55 |
|
LA38-□□/207
LA38-□□A/207 |
220 |
|
1.5 |
特殊式 |
| 380 |
|
1.2 | |
●觸點效果圖
 |
 |
| 快動式 |
慢動式 |
●LA38-□□/203、209、209B、229、409、409B系列產品的觸點組為彈片式機構，具有自潔機構的快動觸頭，使得接觸更KK準確，滅弧性能良好，通斷時發出清脆聲，給操作者一種聽覺信號。
●LA38-□□/204、208、208B、228、408、408B系列產品的觸點組為慢動觸頭，承載電流比LA38-□□/203、209、209B、229、409、409B系列按鈕大。

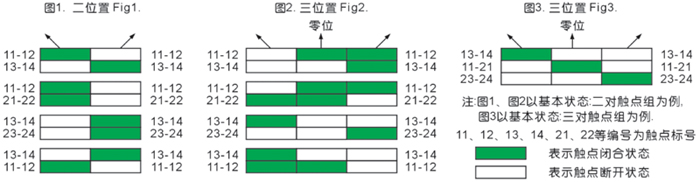

3.2旋鈕元件功能圖解：
四、安裝孔的直徑：
| 尺寸 |
安裝孔直徑 |
| Φ16 |
 |
| Φ22 |
 |
| Φ25 |
 |
| Φ30 |
 | | |
 |
五、安裝孔中心距離
當有幾個按鈕開關上、下并排安裝在板上時，安裝孔中心距離不得低于下表中a和b的尺寸規定：
|
頸部尺寸 |
安裝孔中心距尺寸 |
|
a |
b |
|
D10 |
20 |
20 |
|
D12 |
20 |
20 |
|
D16 |
25 |
25 |
|
D22 |
旋柄 |
40 |
50 |
|
其它 |
30 |
50 |
|
D25 |
40 |
55 |
|
D30 |
50 |
65 | |
|
|
