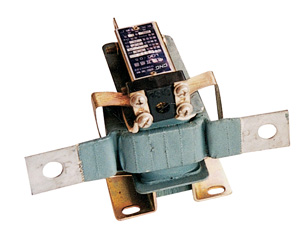

LQG-0.5型號電流互感器頻率為50Hz，電壓為500V及以下的交流線路作為測量電流、電能及繼電保護電源之用。

    LQG-0.5型電流互感器的鐵心系由熱軋硅鋼板沖成的L型沖片迭成，鐵心分上下二柱均套有二次線圈。為補償互感器的誤差，一次線圈只繞在上柱的二次線圈的二次線圈之外，被置于上柱于上柱一方的磁分路所包圈。

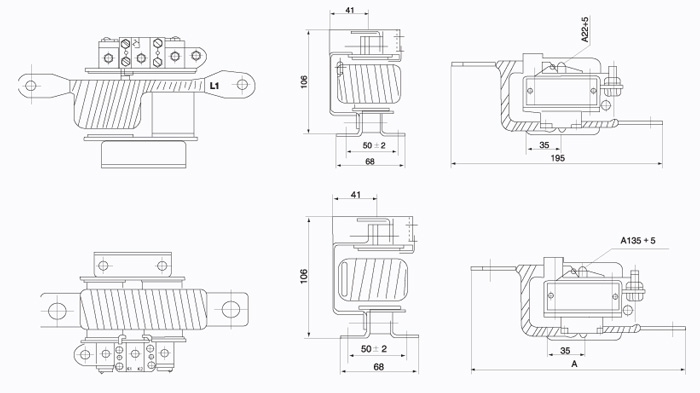

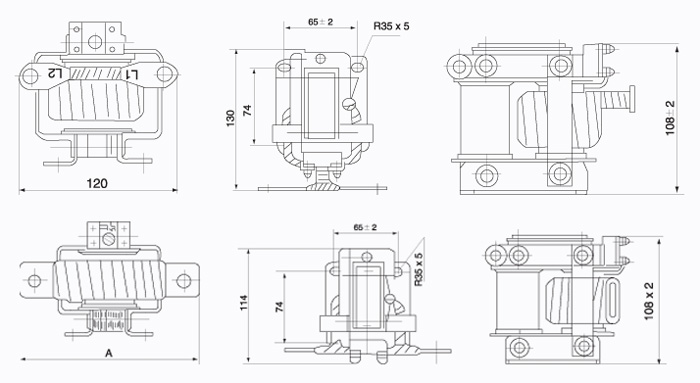

在上柱二次線圈之外，并有短路匝裝置。而LQG-0.5型電流互感器的鐵心系由條形硅鋼片迭成，鐵心分上下兩柱，均套有二次線圈，一次線圈只布置在一個柱的二次線圈之外，并有磁分路作為補償誤差之用。互感器100安及以下的一次線圈出線端焊有接線片。150安及以上的一次線圈出頭均為線圈原銅帶引出。二次線圈出頭接于膠木接線座上，一次及二次線圈起末端均標有P1、P2及S1、S2標志。鐵心的夾件由鋼板沖成一對彎成直角形的夾件為固定用底座，具有安裝孔。另一對夾件銷長，在其余的一端裝以接地螺栓，另一夾件裝有接線座。

4.1互感器在安裝時，應有螺栓穿安裝孔，固定于支架上。在安裝前應測量一次及二次線圈間的絕緣電阻，其值應不低于2M   在接線時特別注意二次線圈必須與負荷確切連接成短路，不可開路，以免投入運行時產生高電壓。
4.2  互感器貯存處應該是沒有潮濕影響和干燥場所，長期貯存應用紙箱或木箱包裝。短期貯存亦應如以遮諫，防止灰塵。如保存期C過一年，應測量絕緣電阻一次。若有顯著下降應進行干燥處理。
