LWX1B系列小型萬能轉換開關
|
|
一、適用范圍
|
LWX1B萬能轉換開關（以下簡稱開關），適用于交流50赫茲380伏及以下直流電壓至220伏，主要作電氣控制線路的轉換，伺服電機及微電機的轉換開關之用。
|

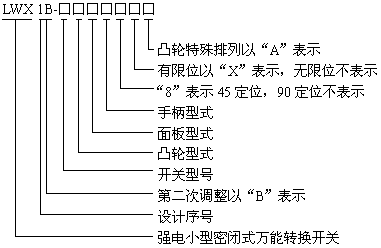

二、型號及其含義
|
 |
三、主要技術參數據
1.額定電壓：交流380V，直流220V；
2.額定電流：5安；
3.操作頻率為120次/小時
4.電壽命見表1 |
|
|
|
|
要求電流種類
|
電流（A）
|
電壓（V）
|
功率因素cosφ±0.05
|
時間常數T±0.5（秒）
|
壽命（萬次）
|
|
交流
|
5
|
300
|
0.2
|
-
|
20
|
|
直流
|
5
|
30
|
-
|
0.1
|
10
|
|
四、結構特征
開關按結構型號可分為下例幾種：
1.普通型：有定位機構；
2.鑰匙型：手柄可取出及有定位機構；
3.自復型：有自動復位機構； |
|
|
