MI2166  電氣測試模擬演示板

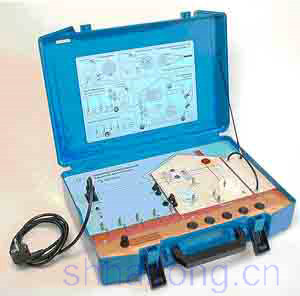

      演示板可以模擬根據 VDE 0100 標準制造的電氣裝置。它用于演示電氣裝置測試儀器的工作情況，它裝在一個實用的塑料攜帶箱中，帶有一個前面板護罩，可以使前面板免受機械損壞。外殼尺寸為（外部） 340 x 333 x 150 mm。電源測試插座可適應用戶當地的特定要求。在前面板上布置了一些電氣裝置上的實際部件，如 RCD 保護開關、指示燈、指示燈開關、電源測試插座、連接端子和故障模擬開關等。其他部件顯示在屏幕上（臨時性）。

絕緣電阻（正�；蚬收希�；

保護導體的連續(xù)性（正�；蚬收希�；

總接地電阻 – 標準四線方法（正常）；

局部接地電阻 – 標準四線方法（正常或故障）；

接地電阻 – 標準四線方法 + 接地夾（正常）；

接地電阻 – 雙接地夾法（正�；蚬收希�；

L 和 N 端子間的線路阻抗（正�；蚬收希�；

TT 系統中的回路阻抗（正常或故障）；

TN 系統中的回路阻抗（正常）；

不使用輔助測試探頭的接觸電壓（正�；蚬收希�；

使用輔助測試探頭的接觸電壓和接地電阻（正�；蚬收希�；

RCD 脫扣電流（正常）；

RCD 脫扣時間（正�；蚬收希�；

四個接地級的比接地電阻。
