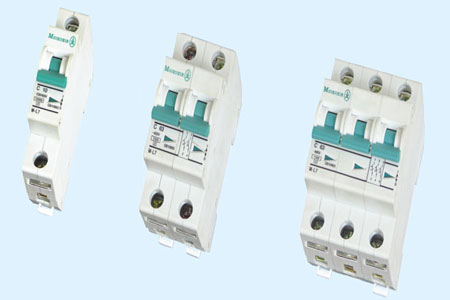

◆技術參數
■電氣參數
    a.（）

    b.額定電壓（Ue）：230/400V；50/60Hz
    c.額定分斷能力Icu：10kA （1-63A）
    d.直流短路分斷能力：Z大 48V（M-L7…，10kA）單極
                                  Z大  250V（M-L7-DC，6kA）單極
    e.脫扣特性 ：B，C，D特性曲線
    f.Z大可邊上的熔斷器：100A gL（＞10kA）
    g.選擇性級別：3
    h.工作環(huán)境溫度：-5至+40oC
    i.外殼防護等級：（安裝后）
    j.壽命：電氣，不少于8000次通斷動作
               機械，不少于20000次通斷動作
■機械參數
    a.外露面長度：45mm
    b.外殼高度：80mm
    c.外殼寬度：17.5mm每極（單極）
    d.安裝方式：采用IEC標準導軌35mm
    e.端子形式：兩用端子可連接母排及導線
    F.端子接線能力：母線1-25mm2；母線厚度0.8-2mm

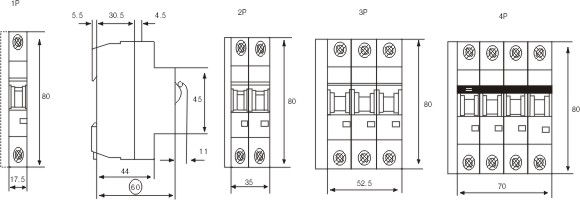

◆外形尺寸

■除另外聲明，二極開關是兩個模數寬，四極是四個模數。

對電氣線路或設備的過載與短路起保護作用，且具有電源隔離功能。
1極
2極
3極
4極
額定電流In（A） 型號 型號 型號 型號
C特性曲線
■瞬時脫扣5~10In
■主在適用于照明或部分動力回路		 1 M-L7-1/1/C M-L7-1/2/C M-L7-1/3/C M-L7-1/4/C
2 M-L7-2/1/C M-L7-2/2/C M-L7-2/3/C M-L7-2/4/C
3 M-L7-3/1/C M-L7-3/2/C M-L7-3/3/C M-L7-3/4/C
4 M-L7-4/1/C M-L7-4/2/C M-L7-4/3/C M-L7-4/4/C
6 M-L7-6/1/C M-L7-6/2/C M-L7-6/3/C M-L7-6/4/C
10 M-L7-10/1/C M-L7-10/2/C M-L7-10/3/C M-L7-10/4/C
16 M-L7-16/1/C M-L7-16/2/C M-L7-16/3/C M-L7-16/4/C
20 M-L7-20/1/C M-L7-20/2/C M-L7-20/3/C M-L7-20/4/C
25 M-L7-25/1/C M-L7-25/2/C M-L7-25/3/C M-L7-25/4/C
32 M-L7-32/1/C M-L7-32/2/C M-L7-32/3/C M-L7-32/4/C
40 M-L7-40/1/C M-L7-40/2/C M-L7-40/3/C M-L7-40/4/C
50 M-L7-50/1/C M-L7-50/2/C M-L7-50/3/C M-L7-50/4/C
63 M-L7-63/1/C M-L7-63/2/C M-L7-63/3/C M-L7-63/4/C
D特性曲線
■瞬時脫扣10~15In
■主在適用于動力回路或其它強感性回路		 2 M-L7-2/1/C M-L7-2/2/C M-L7-2/3/C M-L7-2/4/C
4 M-L7-4/1/D M-L7-4/2/D M-L7-4/3/D M-L7-4/4/D
6 M-L7-6/1/D M-L7-6/2/D M-L7-6/3/D M-L7-6/4/D
10 M-L7-10/1/D M-L7-10/2/D M-L7-10/3/D M-L7-10/4/D
16 M-L7-16/1/D M-L7-16/2/D M-L7-16/3/D M-L7-16/4/D
20 M-L7-20/1/D M-L7-20/2/D M-L7-20/3/D M-L7-20/4/D
25 M-L7-25/1/D M-L7-25/2/D M-L7-25/3/D M-L7-25/4/D
32 M-L7-32/1/D M-L7-32/2/D M-L7-32/3/D M-L7-32/4/D
40 M-L7-40/1/D M-L7-40/2/D M-L7-40/3/D M-L7-40/4/D
50 M-L7-50/1/D M-L7-50/2/D M-L7-50/3/D M-L7-50/4/D
63 M-L7-63/1/D M-L7-63/2/D M-L7-63/3/D M-L7-63/4/D
◆產品特性
■符合新標準和;
■電流脫扣整定JQ；
■分斷能力高達10kA；
■極高的限流能力，可實現高的選擇性；
■兩側雙端子適合母線排和單芯導線；
■兩側均可使用母線排；
■多功能附件系列；
■復合槽的接線螺釘，扭矩大，接線牢，可實現快速接線；
■電源進線方向任意；
■具有直流產品，可廣泛在電訊或電力機車等領域里應用。
◆適用范圍
適用于直流線路的過載與短路保護。特別適合于通訊、電力、機車等行業(yè)。
額定電流（A）In 型號 型號
額定分斷能力為：

C特性曲線
■瞬時脫扣5-10In

注：電源正負極不允許 接錯，否則不能有效分 斷故障電流。

 1 M-L7-1/1/C-DC M-L7-1/2/C-DC
2 M-L7-2/1/C-DC M-L7-2/2/C-DC
3 M-L7-3/1/C-DC M-L7-3/2/C-DC
4 M-L7-4/1/C-DC M-L7-4/2/C-DC
6 M-L7-6/1/C-DC M-L7-6/2/C-DC
10 M-L7-10/1/C-DC M-L7-10/2/C-DC
13 M-L7-13/1/C-DC M-L7-13/2/C-DC
16 M-L7-16/1/C-DC M-L7-16/2/C-DC
20 M-L7-20/1/C-DC M-L7-20/2/C-DC
25 M-L7-25/1/C-DC M-L7-25/2/C-DC
32 M-L7-32/1/C-DC M-L7-32/2/C-DC
40 M-L7-40/1/C-DC M-L7-40/2/C-DC
50 M-L7-50/1/C-DC M-L7-50/2/C-DC

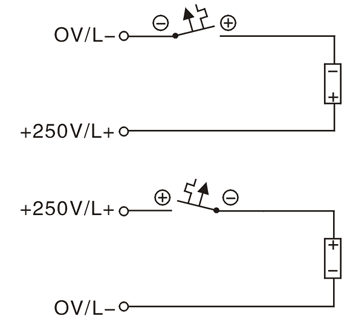

單極額定電壓250V T=4ms

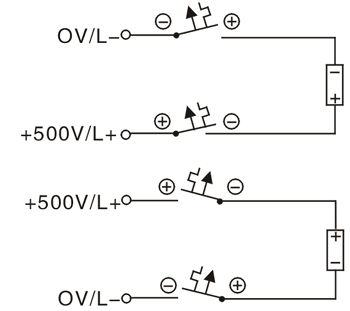

兩極額定電壓500V T=4ms


◆負載能力
■適用于單極L7系列

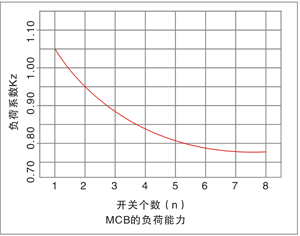

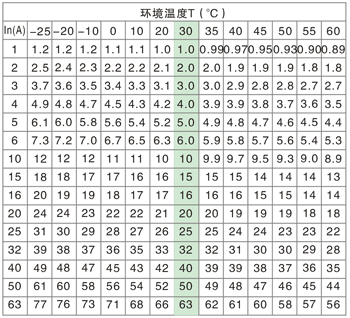

■相應的溫度和n個開關的工作狀態(tài)下允許的負荷：IDL=InKT(T)KN(N)

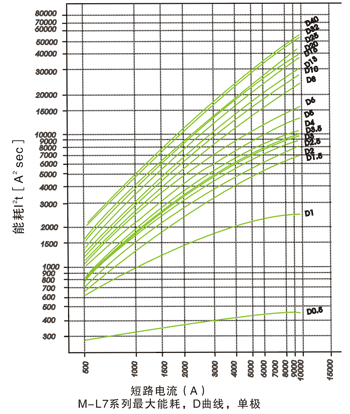

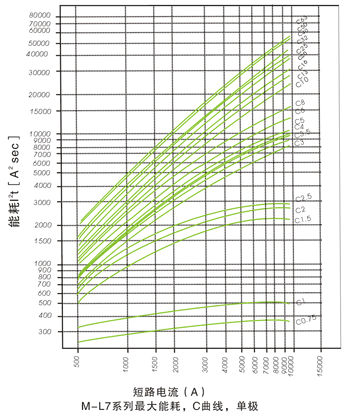

◆能耗
■（）

■M-L7和熔斷器D0或NH的短路能力

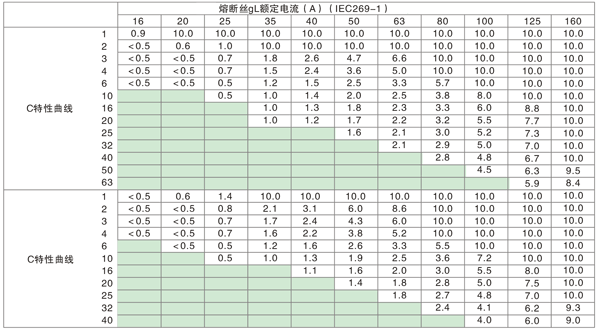

■1.4 高選擇性可過1.4kA：□無選擇功能

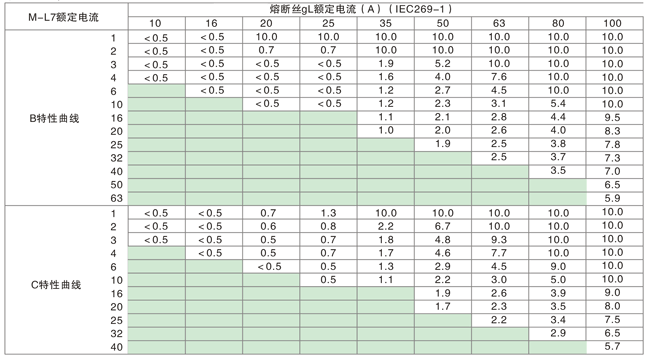

熔斷絲D01,D02,D03選擇性

熔斷絲NH-00的選擇性
