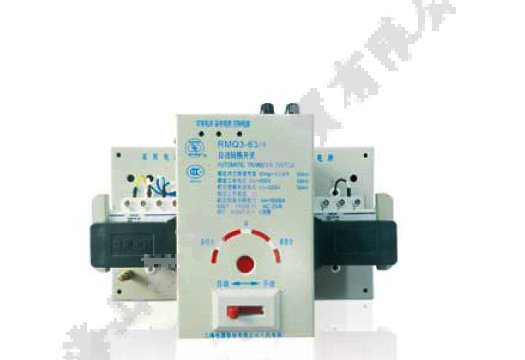

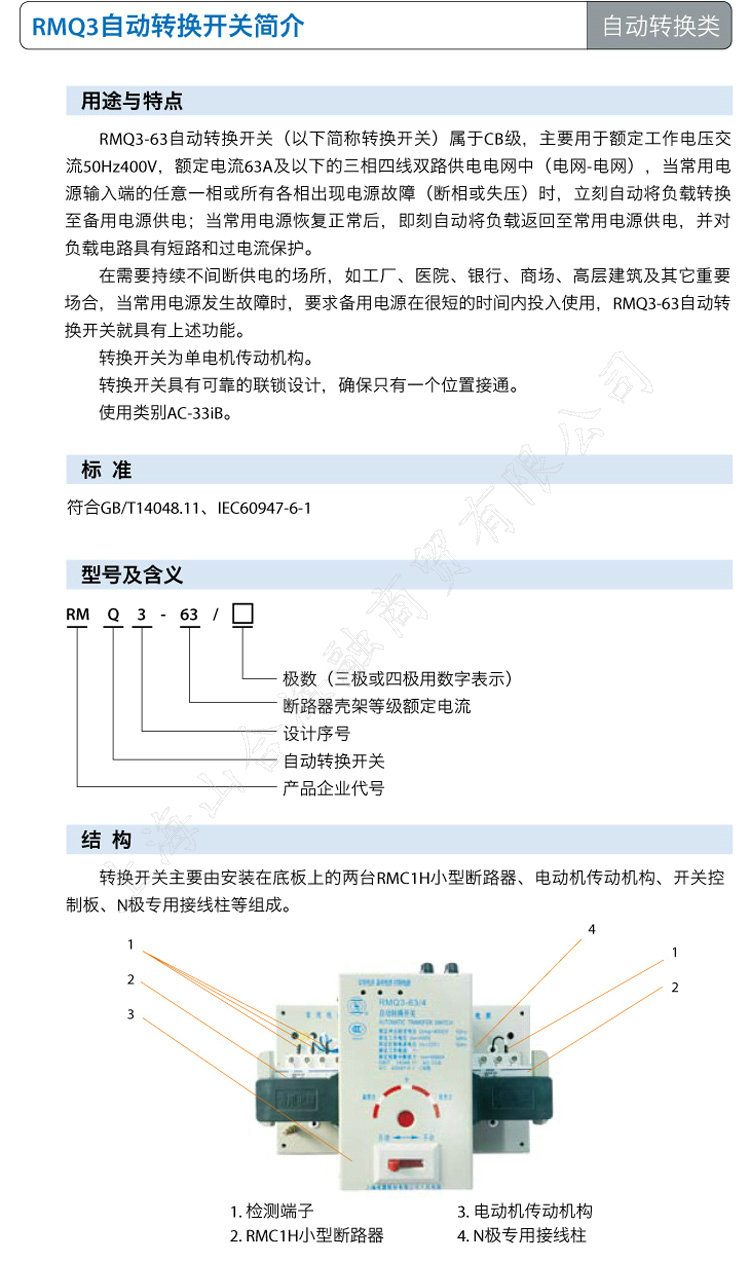

上海人民電器廠RMQ3自動轉換開關簡介
RMQ3-63自動轉換開關（以下簡稱轉換開關）屬于CB級，主要用于額定工作電壓交
流50Hz400V，額定電流63A及以下的三相四線雙路供電電網中（電網-電網），當常用電
源輸入端的任意一相或所有各相出現電源故障（斷相或失壓）時，立刻自動將負載轉換
至備用電源供電；當常用電源恢復正常后，即刻自動將負載返回至常用電源供電，并對
負載電路具有短路和過電流保護。
在需要持續不間斷供電的場所，如工廠、醫院、銀行、商場、高層建筑及其它重要
場合，當常用電源發生故障時，要求備用電源在很短的時間內投入使用，RMQ3-63自動轉
換開關就具有上述功能。
轉換開關為單電機傳動機構。
轉換開關具有KK的聯鎖設計，確保只有一個位置接通。
使用類別AC-33iB。
用途與特點

標 準
型號及含義
RM Q 3 - 63 /
極數（三極或四極用數字表示）
斷路器殼架等級額定電流
設計序號
自動轉換開關
產品企業代號
轉換開關主要由安裝在底板上的兩臺RMC1H小型斷路器、電動機傳動機構、開關控
制板、N極專用接線柱等組成。
結 構
1. 檢測端子
2. RMC1H小型斷路器
3. 電動機傳動機構
4. N極專用接線柱
RMQ3-3
自動轉換類
RMQ1 RMQ3 RMQ5 RMQ6 RMU1 RMK/RMKC/T RMS1 RMD2 P1700

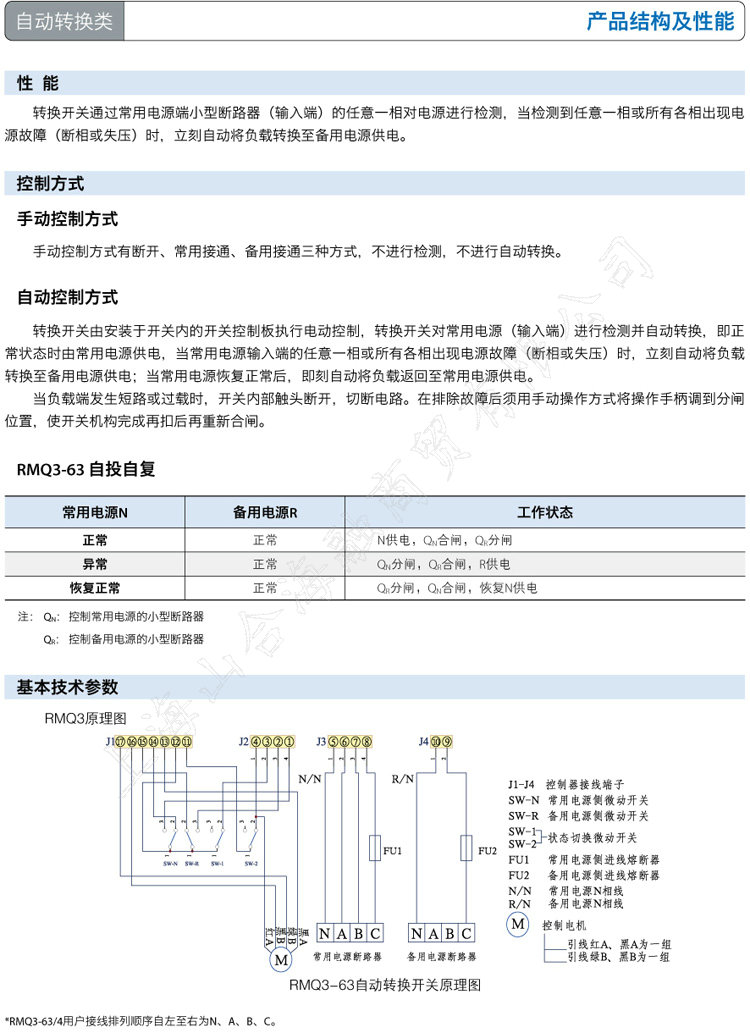

產品結構及性能
轉換開關通過常用電源端小型斷路器（輸入端）的任意一相對電源進行檢測，當檢測到任意一相或所有各相出現電
源故障（斷相或失壓）時，立刻自動將負載轉換至備用電源供電。
性 能
控制方式
手動控制方式
自動控制方式
手動控制方式有斷開、常用接通、備用接通三種方式，不進行檢測，不進行自動轉換。
轉換開關由安裝于開關內的開關控制板執行電動控制，轉換開關對常用電源（輸入端）進行檢測并自動轉換，即正
常狀態時由常用電源供電，當常用電源輸入端的任意一相或所有各相出現電源故障（斷相或失壓）時，立刻自動將負載
轉換至備用電源供電；當常用電源恢復正常后，即刻自動將負載返回至常用電源供電。
當負載端發生短路或過載時，開關內部觸頭斷開，切斷電路。在排除故障后須用手動操作方式將操作手柄調到分閘
位置，使開關機構完成再扣后再重新合閘。
基本技術參數
RMQ3-63 自投自復
常用電源N 備用電源R 工作狀態
正常 正常 N供電，Q N 合閘，Q R 分閘
異常 正常 Q N 分閘，Q R 合閘，R供電
恢復正常 正常 Q R 分閘，Q N 合閘，恢復N供電
RMQ3原理圖
注： Q N ： 控制常用電源的小型斷路器
Q R ： 控制備用電源的小型斷路器
*RMQ3-63/4用戶接線排列順序自左至右為N、A、B、C。
RMQ3-63自動轉換開關原理圖
自動轉換類
RMQ3-4
RMQ1 RMQ3 RMQ5 RMQ6 RMU1 RMK/RMKC/T RMS1 RMD2 P1700

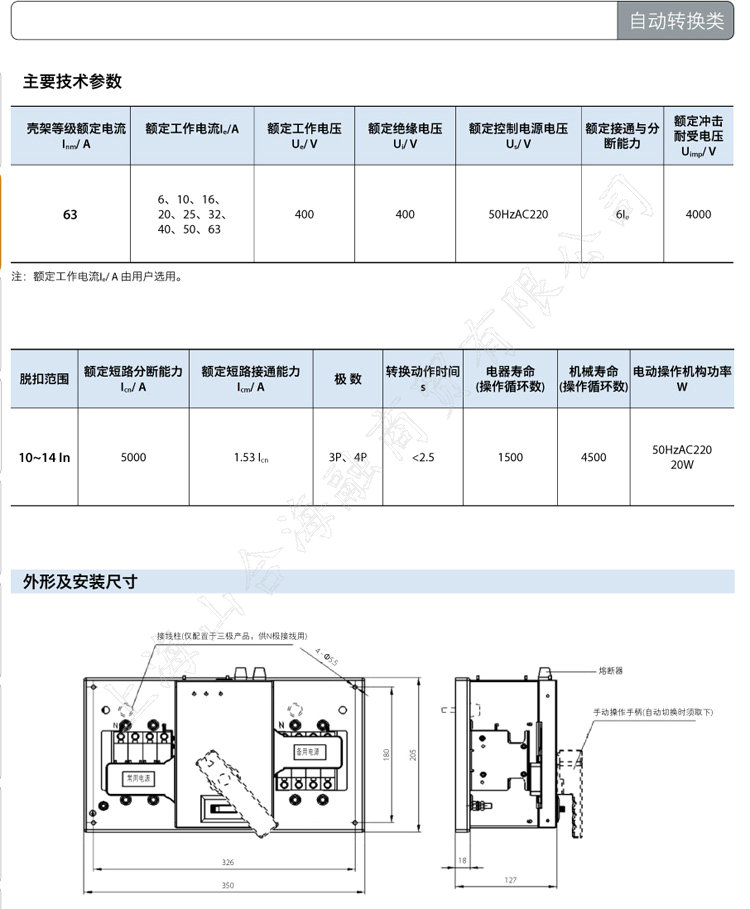

主要技術參數
外形及安裝尺寸
注：額定工作電流I e / A 由用戶選用。
殼架等級額定電流
I nm / A
額定工作電流I e /A 額定工作電壓
U e / V
額定絕緣電壓
U i / V
額定控制電源電壓
U s / V
額定接通與分
斷能力
額定沖擊
耐受電壓
U imp / V
63
6、10、16、
20、25、32、
40、50、63
400 400 50HzAC220 6I e 4000
脫扣范圍
額定短路分?jǐn)嗄芰?br>I cn / A
額定短路接通能力
I cm / A
極 數
轉換動作時間
s
電器壽命
(操作循環數)
機械壽命
(操作循環數)
電動操作機構功率
W
10~14 In 5000 1.53 I cn 3P、4P <2.5 1500 4500
50HzAC220 20W
