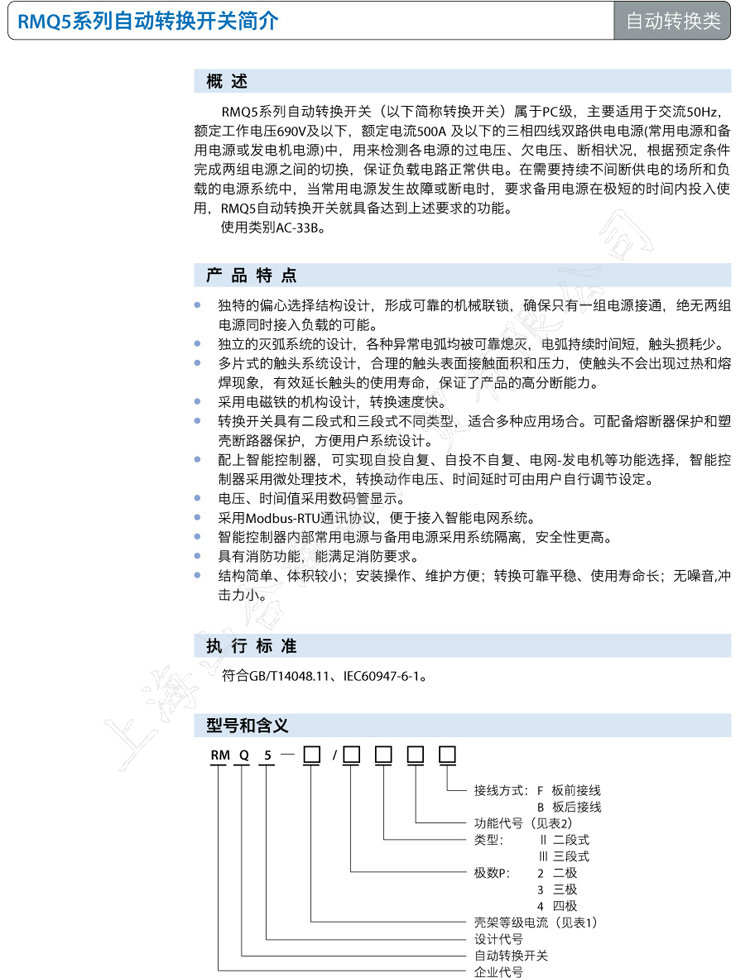

上海人民電器廠RMQ5系列自動轉換開關簡介
RMQ5系列自動轉換開關（以下簡稱轉換開關）屬于PC級，主要適用于交流50Hz，
額定工作電壓690V及以下，額定電流500A 及以下的三相四線雙路供電電源(常用電源和備
用電源或發電機電源)中，用來檢測各電源的過電壓、欠電壓、斷相狀況，根據預定條件
完成兩組電源之間的切換，BZ負載電路正常供電。在需要持續不間斷供電的場所和負
載的電源系統中，當常用電源發生故障或斷電時，要求備用電源在極短的時間內投入使
用，RMQ5自動轉換開關就具備達到上述要求的功能。
使用類別AC-33B。
概 述
獨特的偏心選擇結構設計，形成KK的機械聯鎖，確保只有一組電源接通，絕無兩組
電源同時接入負載的可能。
獨立的滅弧系統的設計，各種異常電弧均被KK熄滅，電弧持續時間短，觸頭損耗少。
多片式的觸頭系統設計，合理的觸頭表面接觸面積和壓力，使觸頭不會出現過熱和熔
焊現象，有效延長觸頭的使用壽命，BZ了產品的高分?jǐn)嗄芰Α?br>采用電磁鐵的機構設計，轉換速度快。
轉換開關具有二段式和三段式不同類型，適合多種應用場合?？膳鋫淙蹟嗥鞅Ｗo(hù)和塑
殼斷路器保護，方便用戶系統設計。
配上智能控制器，可實現自投自復、自投不自復、電網-發電機等功能選擇，智能控
制器采用微處理技術，轉換動作電壓、時間延時可由用戶自行調節設定。
電壓、時間值采用數碼管顯示。
采用Modbus-RTU通訊協議，便于接入智能電網系統。
智能控制器內部常用電源與備用電源采用系統隔離，安全性更高。
具有消防功能，能滿足消防要求。
結構簡單、體積較小；安裝操作、維護方便；轉換KK平穩、使用壽命長；無噪音,沖
擊力小。
產 品 特 點
執 行 標 準
型號和含義
RM Q 5 — /
接線方式： F 板前接線
B 板后接線
功能代號（見表2）
類型： Ⅱ 二段式
Ⅲ 三段式
極數P： 2 二極
3 三極
4 四極
殼架等級電流（見表1）
設計代號
自動轉換開關
企業代號
RMQ5-3
自動轉換類
RMQ1 RMQ3 RMQ5 RMQ6 RMU1 RMK/RMKC/T RMS1 RMD2 P1700

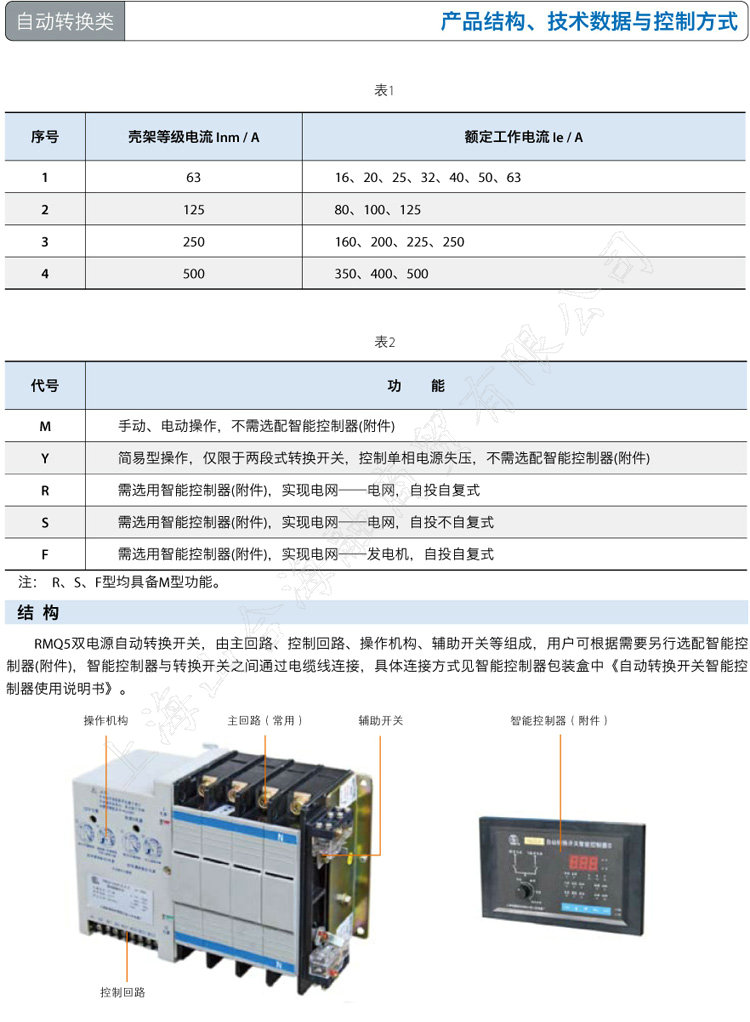

產品結構、技術數據與控制方式
結 構

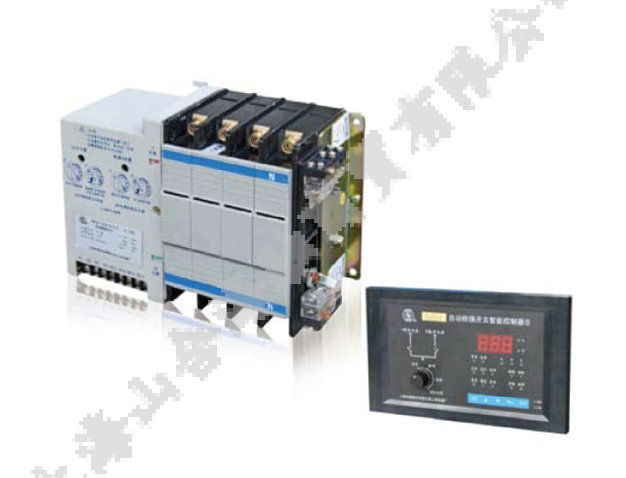

RMQ5雙電源自動轉換開關，由主回路、控制回路、操作機構、輔助開關等組成，用戶可根據需要另行選配智能控
制器(附件)，智能控制器與轉換開關之間通過電纜線連接，具體連接方式見智能控制器包裝盒中《自動轉換開關智能控
制器使用說明書》。
表1
序號 殼架等級電流 Inm / A 額定工作電流 Ie / A
1 63 16、20、25、32、40、50、63
2 125 80、100、125
3 250 160、200、225、250
4 500 350、400、500
表2
代號 功 能
M 手動、電動操作，不需選配智能控制器(附件)
Y 簡易型操作，僅限于兩段式轉換開關，控制單相電源失壓，不需選配智能控制器(附件)
R 需選用智能控制器(附件)，實現電網——電網，自投自復式
S 需選用智能控制器(附件)，實現電網——電網，自投不自復式
F 需選用智能控制器(附件)，實現電網——發電機，自投自復式
注： R、S、F型均具備M型功能。
操作機構
控制回路
輔助開關 智能控制器（附件） 主回路（常用）
自動轉換類
RMQ5-4
RMQ1 RMQ3 RMQ5 RMQ6 RMU1 RMK/RMKC/T RMS1 RMD2 P1700

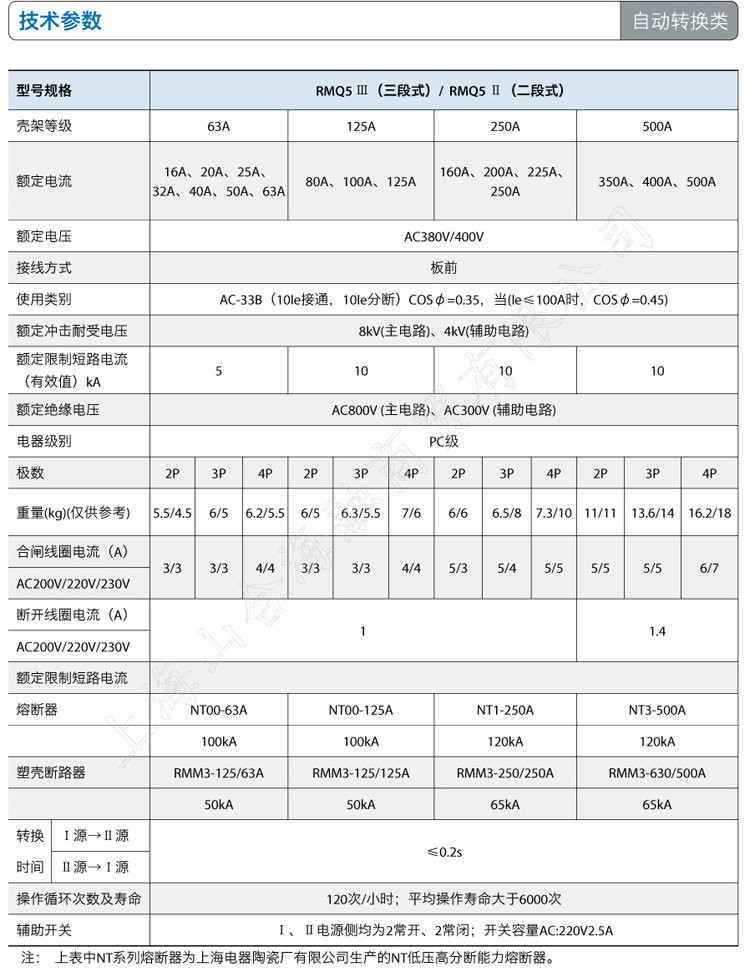

技術參數
型號規格 RMQ5 Ⅲ（三段式）/ RMQ5 Ⅱ（二段式）
殼架等級 63A 125A 250A 500A
額定電流
16A、20A、25A、
32A、40A、50A、63A
80A、100A、125A
160A、200A、225A、
250A
350A、400A、500A
額定電壓 AC380V/400V
接線方式 板前
使用類別 AC-33B（10Ie接通，10Ie分?jǐn)啵〤OSφ=0.35，當(Ie≤100A時，COSφ=0.45)
額定沖擊耐受電壓 8kV(主電路)、4kV(輔助電路)
額定限制短路電流
（有效值）kA
5 10 10 10
額定絕緣電壓 AC800V (主電路)、AC300V (輔助電路)
電器級別 PC級
極數 2P 3P 4P 2P 3P 4P 2P 3P 4P 2P 3P 4P
重量(僅供參考) 5.5/4.5 6/5 6.2/5.5 6/5 6.3/5.5 7/6 6/6 6.5/8 7.3/10 11/11 13.6/14 16.2/18
合閘線圈電流（A）
3/3 3/3 4/4 3/3 3/3 4/4 5/3 5/4 5/5 5/5 5/5 6/7
AC200V/220V/230V
斷開線圈電流（A）
1 1.4
AC200V/220V/230V
額定限制短路電流
熔斷器 NT00-63A NT00-125A NT1-250A NT3-500A
100kA 100kA 120kA 120kA
塑殼斷路器 RMM3-125/63A RMM3-125/125A RMM3-250/250A RMM3-630/500A
50kA 50kA 65kA 65kA
轉換 Ⅰ源→Ⅱ源
≤0.2s
時間 Ⅱ源→Ⅰ源
操作循環次數及壽命 120次/小時；平均操作壽命大于6000次
輔助開關 Ⅰ、Ⅱ電源側均為2常開、2常閉；開關容量AC:220V2.5A
注： 上表中NT系列熔斷器為上海電器陶瓷廠有限公司生產的NT低壓高分?jǐn)嗄芰θ蹟嗥鳌?br>RMQ5-5
自動轉換類
RMQ1 RMQ3 RMQ5 RMQ6 RMU1 RMK/RMKC/T RMS1 RMD2 P1700

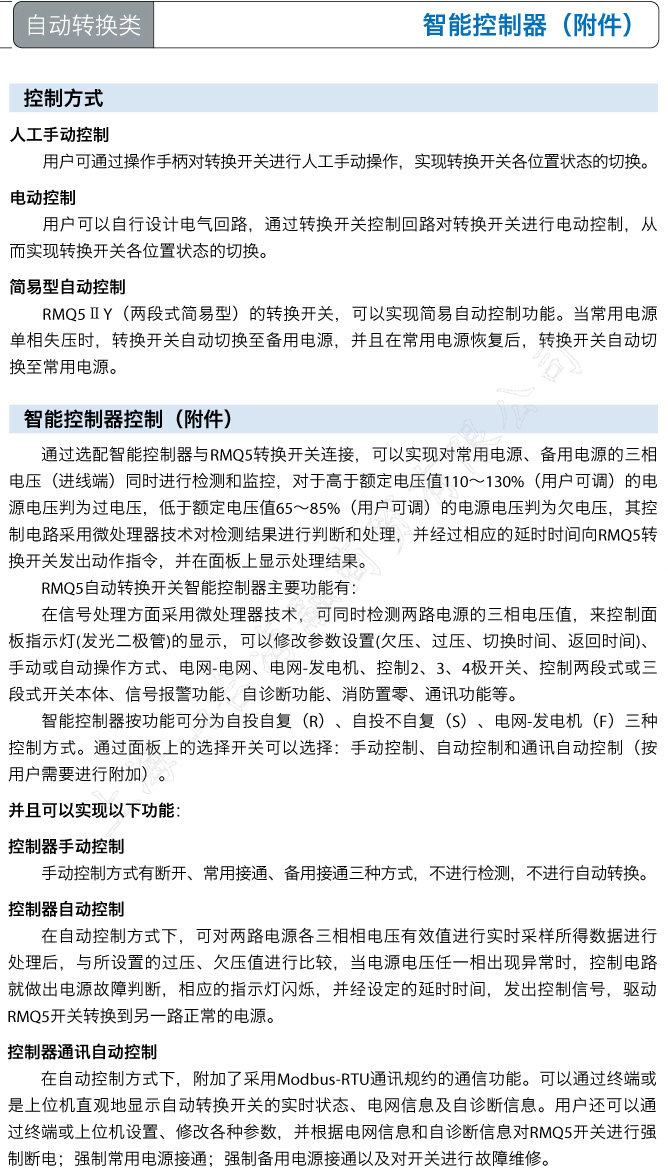

智能控制器（附件）
人工手動控制
用戶可通過操作手柄對轉換開關進行人工手動操作，實現轉換開關各位置狀態的切換。
電動控制
用戶可以自行設計電氣回路，通過轉換開關控制回路對轉換開關進行電動控制，從
而實現轉換開關各位置狀態的切換。

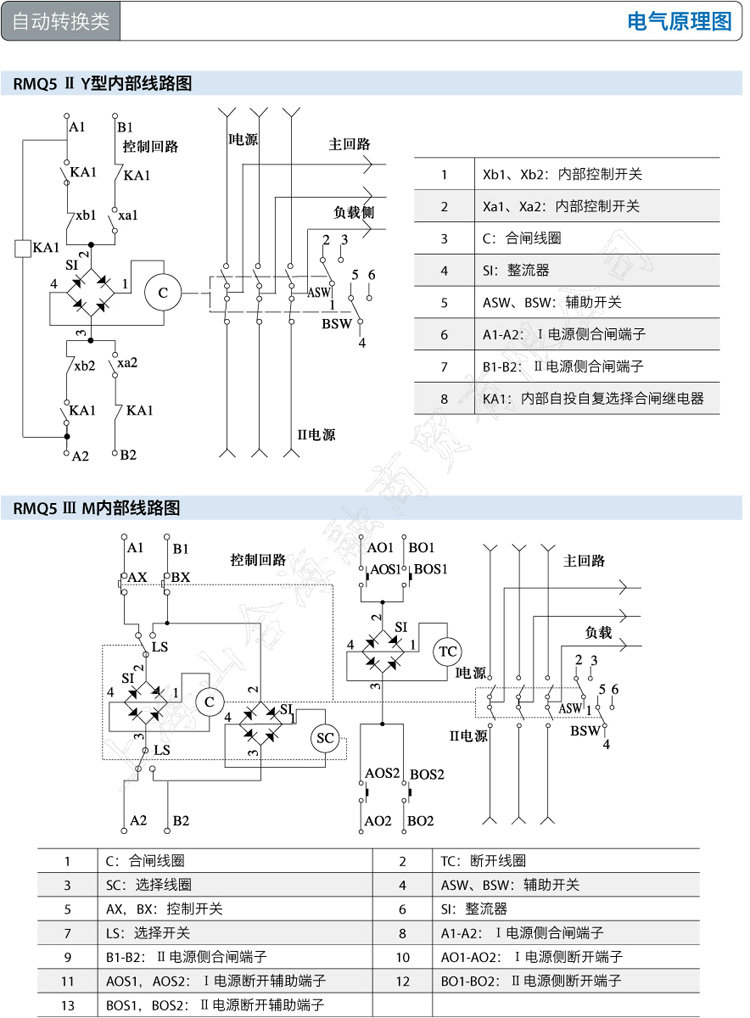

簡易型自動控制
RMQ5ⅡY（兩段式簡易型）的轉換開關，可以實現簡易自動控制功能。當常用電源
單相失壓時，轉換開關自動切換至備用電源，并且在常用電源恢復后，轉換開關自動切
換至常用電源。
控制方式
智能控制器控制（附件）

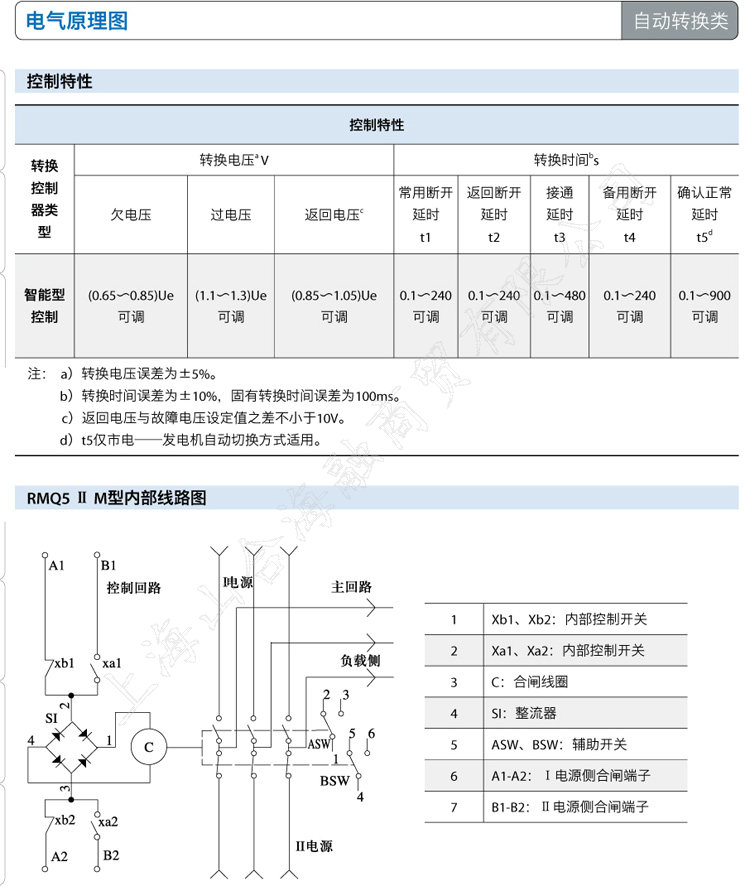

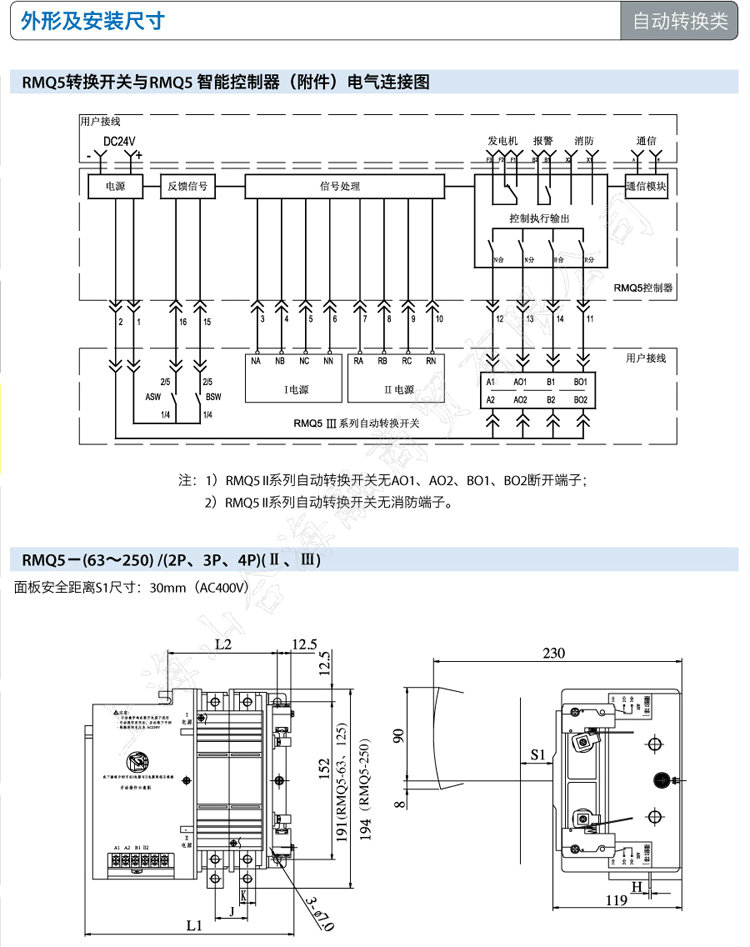

通過選配智能控制器與RMQ5轉換開關連接，可以實現對常用電源、備用電源的三相
電壓（進線端）同時進行檢測和監控，對于高于額定電壓值110～130%（用戶可調）的電
源電壓判為過電壓，低于額定電壓值65～85%（用戶可調）的電源電壓判為欠電壓，其控
制電路采用微處理器技術對檢測結果進行判斷和處理，并經過相應的延時時間向RMQ5轉
換開關發出動作指令，并在面板上顯示處理結果。
RMQ5自動轉換開關智能控制器主要功能有：
在信號處理方面采用微處理器技術，可同時檢測兩路電源的三相電壓值，來控制面
板指示燈(發光二極管)的顯示，可以修改參數設置(欠壓、過壓、切換時間、返回時間)、
手動或自動操作方式、電網-電網、電網-發電機、控制2、3、4極開關、控制兩段式或三
段式開關本體、信號報警功能、自診斷功能、消防置零、通訊功能等。
智能控制器按功能可分為自投自復（R）、自投不自復（S）、電網-發電機（F）三種
控制方式。通過面板上的選擇開關可以選擇：手動控制、自動控制和通訊自動控制（按
用戶需要進行附加）。
并且可以實現以下功能：
控制器手動控制
手動控制方式有斷開、常用接通、備用接通三種方式，不進行檢測，不進行自動轉換。
控制器自動控制
在自動控制方式下，可對兩路電源各三相相電壓有效值進行實時采樣所得數據進行
處理后，與所設置的過壓、欠壓值進行比較，當電源電壓任一相出現異常時，控制電路
就做出電源故障判斷，相應的指示燈閃爍，并經設定的延時時間，發出控制信號，驅動
RMQ5開關轉換到另一路正常的電源。
控制器通訊自動控制
在自動控制方式下，附加了采用Modbus-RTU通訊規約的通信功能?？梢酝ㄟ^終端或
是上位機直觀地顯示自動轉換開關的實時狀態、電網信息及自診斷信息。用戶還可以通
過終端或上位機設置、修改各種參數，并根據電網信息和自診斷信息對RMQ5開關進行強
制斷電；強制常用電源接通；強制備用電源接通以及對開關進行故障維修。
