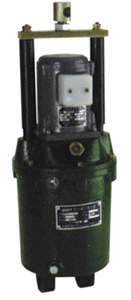

YT1系列電力液推動器
概述
    YT1系列電力液壓推動器適用于交流50Hz，電壓380V的電路中，該推動器主要作為塊式制動器的驅動之用，也適用于其他機械裝置。

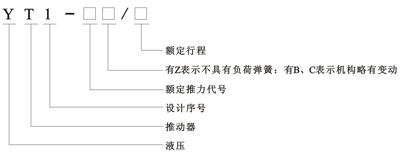

型號及其含義





主要技術參數
型號   MYT1-18 MYT1-25   MTY1-45     MTY1-90   MTY1-180
推力
N		 代號 18 25   45     90   180
  177 245   441     883   1764
行程   25 25 40 40 50 60 60 80 80 100 120
常溫時上
升時間		   0.6   0.7   0.7   0.8   1.0
常溫時下
降時間		   0.4   0.4   0.4   0.5   0.6
電動機 型號 B062Z B062Z-2   ASF8-A     ASF   B112Z
功率(W) 50 60   120     250   400
額定電壓(V) ～380 ～380   ～380     ～380   ～380
轉速r/min 2800 2800   2800     2800   2800
牌號   10號變
壓油器		 10號變
壓油器		   10號變
壓油器		     10號變
壓油器		   10號變
壓油器
重量   0.8 1   1.5     2.5   4
每小時Z大
操作次數		   600 600   600     600   600
推動器無油
重量		   9.8 15   27     44   75

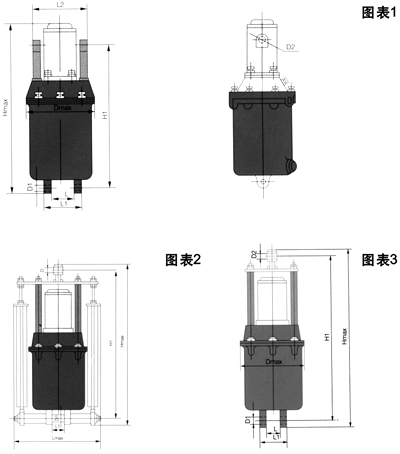

外形及安裝尺寸

圖表1
型號 額定行程 L L1 L2 H H1 D D1 D2
YT1-18Z/2 25 25 50 110 300 270 φ137 φ12 φ12
YT1-25Z/2 25 27 54 123 333 260 φ154 φ16 φ16
YT1-25Z/4 40 32 64 123 360 300 φ154 φ16 φ16
圖表2
型號 額定行程 L L1 H H1 D D1
YT1-25/4 40 228 32 404 380 φ14 φ16
YT1-45/6 60 266 47 496 460 φ16 φ20
YT1-60/8 80 320 60 600 555 φ20 φ25
YT1-180/12 120 420 85 820 765 φ25 φ30
圖表3
型號 額定行程 L L1 H H1 D D1 D2
YT1-18Z/2 25 25 50 325 303 φ137 φ12 φ10
YT1-25Z/2 25 27 54 386 360 φ165 φ16 φ12
YT1-25Z/4 40 32 64 404 380 φ165 φ16 φ14
YT1-45Z/4.5.6 40.50.60 47 94 496 460 φ178 φ20 φ16
YT1-90Z/6.8 60.80 60 120 600 555 φ210 φ25 φ20
YT1-180Z/8.10.12 80.100.120 85 170 820 765 φ254 φ30 φ29
