MI2016 高性能六類電纜分析儀
用于測試和驗證高性能LAN網絡
-
- 支持所有普通的電纜類型和配置
- 快速的自動檢測，并給出合格/不合格結果
- 高質量的連接組件、附件和適配器
操作簡單
- 高分辨率大屏幕 LCD
- 幫助顯示屏
- 通信通話機
- 預先選定的限值和測試過程
- 不同等級的結果
- RS232 和 USB 串行端口
功能強大的故障診斷工具
- 內置的時域反射計
- 電纜識別
- 時域和頻率圖
- 單側接線圖
PC SW軟件包 LANlink
- 記錄測量結果
- 三種級別的認證和測試報告
- 時域和頻率圖分析
技術參數(shù)：
基本測試 |
范圍 |
精度 |
NEXT，RemoteNEXT |
滿足III級精度要求：
基線接口、YJ鏈路、通道
測量范圍：0 - 250 MHz
顯示范圍： 0 - 350 MHz |
PSNEXT，Remote PSNEXT |
|
ELFEXT
PSELFEXT |
|
|
衰減
回程損耗、遠程RL |
|
ACR，遠程 ACR
PSACR，遠程
PSACR |
長度 |
0 - 300 m |
±(0.5 m + 3 %) |
傳播延時 |
0 - 500 ns |
±(5 ns + 3 % ) |
延時偏差 |
0 - 500 ns |
10 ns |
阻抗 |
35 - 180Ω |
10 % |
DC 電阻 |
0 - 200 |
±(1Ω+5 %） |
接線圖
TDR，Tdnext |
檢測所有的連接故障
分辨率 1 ns（0.1m），縮放，可選脈沖長度 |
特別功能 |
對話模式 |
通過主機電話進行的全雙工通信 |
定位器 |
支持 32 個電纜識別器 |
光纖電纜測試 |
在 2003 年升級 |
一般功能 |
|
特性標準
測試標準 |
|
電纜類型 |
UTP，STP，ScTP，F(xiàn)TP |
顯示 |
帶背光照明的圖形 LCD |
|
320 x 240 點 |
內存 |
可保存1000 次自動測試結果 |
連接 |
YJ鏈路適配器、通道、鏈路適配器 |
電源 |
6 x LR14 （一般工作壽命為 10 小時）NiMH 可充電電池 |
外部電源/充電器 |
√ |
尺寸（W x H x D） |
265 x 110 x 185 mm |
|
|
|
|
|
| | |
|
|
|
| |
|
|
|
|

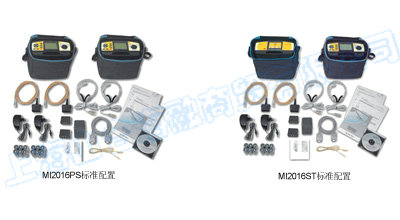

MI2016ST
- Multi LAN 350儀表
- Multi LAN 350-遠程單元
- YJ鏈路適配器，2件
- 通道鏈路適配器，2件
- 便攜包，2個
- LAN鏈路PC軟件
- RS232電纜
- USB電纜

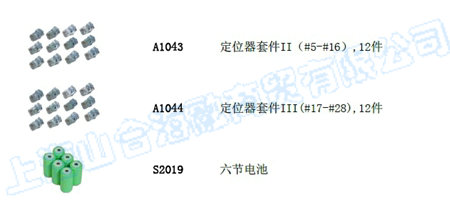

- 定位器（#1-#4），4件
- 衰減校準模塊電源/適配器，2件
- 耳機，2件
- 鎳氫電池組，12節(jié)
- 使用手冊
- 校準證書
MI2016PS
- MI2016ST
- Multi LAN 350儀表替代Multi LAN 350-遠程單元
|
|
|
|
|
|
|
|
|
| | |
|
|
|
|
